【導讀】直流母排作為連接電源模塊（PSU）與CPU、GPU等核心負載的“電力高速公路”，其性能直接決定了系統的穩定性與能效。尤其在高功率密度的AI服務器中，微小的電阻都可能在數千安培的電流下轉化為巨大的熱能，引發溫升隱患。因此，對直流母排進行準確、可靠的溫升測試，已不僅是研發驗證的關鍵環節，更是產線品質控制中不可逾越的紅線。如何模擬真實工況、如何實現高效節能的長時間測試，成為擺在工程師面前的核心課題。針對這一需求，我們依托費思泰克（Faith）先進的可編程電源技術，提出兩套完備的測試方案，旨在攻克從極限載流評估到真實場景模擬的全鏈路測試難題。

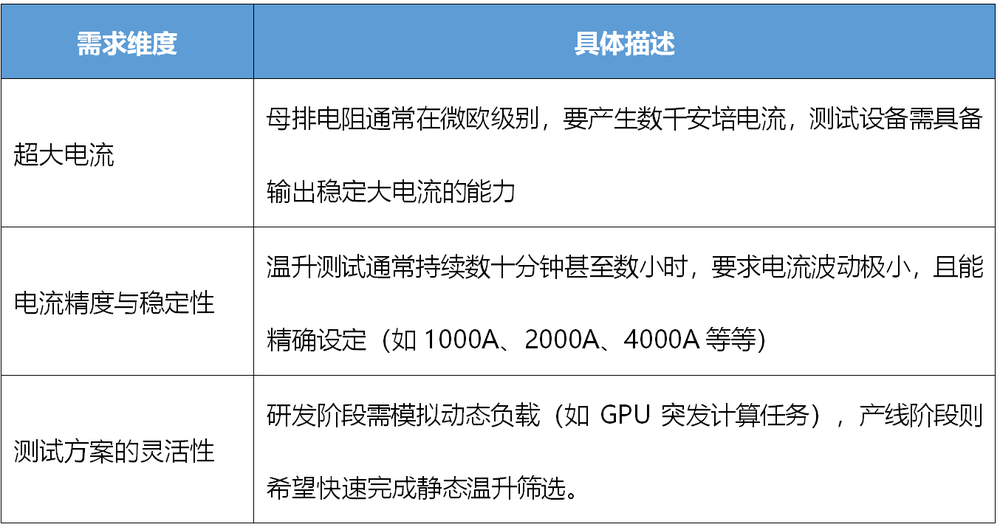

一、直流母排（Busbar）溫升測試需求
在AI服務器數據中心母排母排溫升測試中，對模擬工況電源主要提出了以下需求：
二、母排溫升測試方案
深圳市費思泰克科技有限公司（簡稱費思Faith）依托其組合式大功率可編程直流電源、寬范圍大功率可編程直流電源以及雙向可編程直流電源，為客戶提供兩套完備的直流母排溫升測試方案。

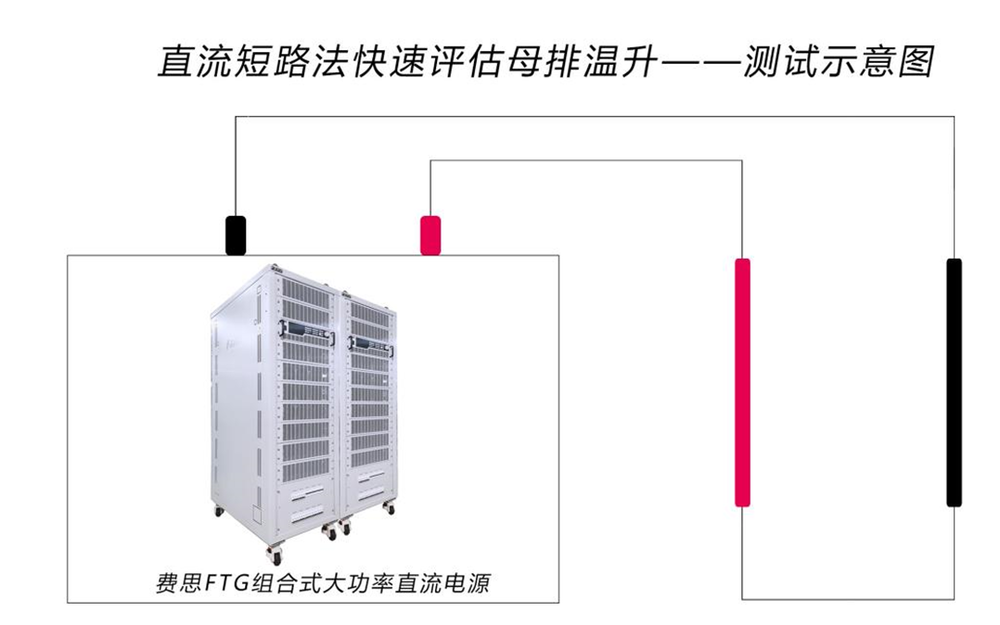

方案一：直流短路法
測試工作原理:
針對產線快速篩選或研發階段的基準測試，采用直接短路法快速評估母排溫升。將費思FTG大功率可編程直流電源輸出端直接短路連接母排兩端，設定所需電流（如8000A、12000A等特大電流），電源自動調節輸出電壓以維持恒流，母排在焦耳熱作用下升溫。
該方案優勢：
設備集成度高：一臺FTG即可完成電流源與測量，無需外部負載。
操作簡便：適合產線快速測試，節省空間與成本。
高可靠性：內置OVP/OCP/OTP全方位保護，確保測試安全。
針對該方案客戶常見問答Q&A：
Q -“FTG在低壓下能否輸出大電流？”
A - FTG采用模塊化并聯架構，每模塊均具備獨立恒流控制，整機在短路接近0V時仍能輸出額定電流，且精度高達0.1%+0.1%F.S.。
Q -“短路測試是否等同于真實工況？”
A - 短路測試提供了較為嚴苛的溫升條件（電壓極低，電流全部轉化為熱量），適合評估母排極限載流能力；同時FTG的序列功能也可模擬階梯電流，更貼近實際負載變化。

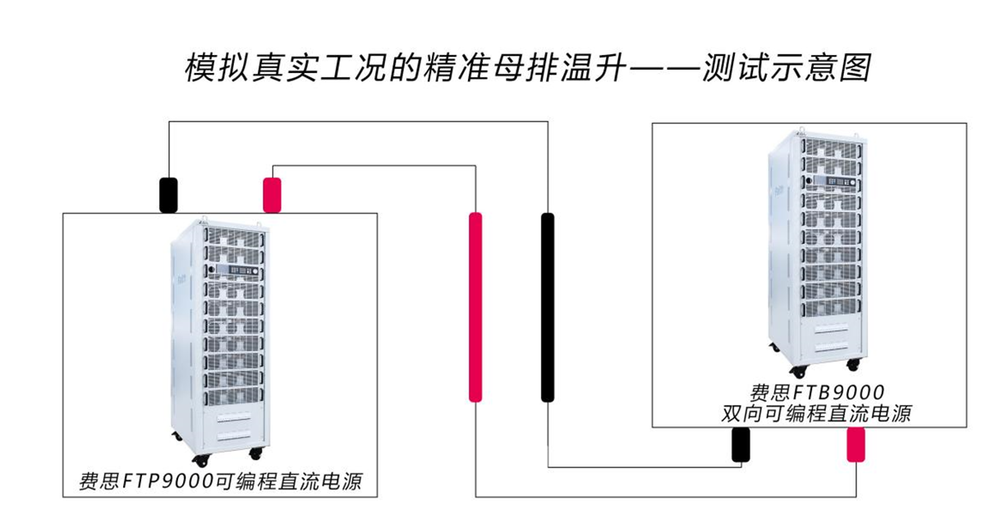

方案二：源+載模擬真實工況的精準母排溫升測試
采用費思FTP9000可編程直流電源作為供電端，模擬服務器PSU的輸出；采用費思FTB9000雙向可編程直流電源作為電子負載，吸收環路能量，實現能量回饋。
測試工作原理：
費思FTP9000大功率可編程直流電源輸出穩定電壓（如12V、48V），為母排提供電源。其高精度（電壓0.02%+0.02%F.S.）、快速瞬態響應（<2ms）以及序列功能，可模擬實際供電中的電壓波動。
費思FTB9000大功率雙向直流電源工作于恒流（CC）模式，拉載設定電流（如2000A），使母排通過大電流。作為雙向電源，它既能作為負載吸收能量，又能將吸收的能量以可達95%的效率回饋至電網，極大降低長時間測試的能耗與散熱成本。
該方案優勢：
電流精確可控：費思FTB9000大功率雙向直流電源電流精度達0.1%+0.1%F.S.，可穩定輸出設定值。
支持動態電流變化：利用費思FTB9000大功率雙向直流電源的序列功能，可編程模擬GPU電流驟變，評估母排瞬態溫升。
能量回饋節能：尤其適合數小時的老化測試，節省電費且無需額外空調降溫。
真實模擬系統：完整復現PSU→母排→負載的電氣環境，測試結果更具參考價值。
三、母排溫升測試儀器核心技術參數
1.費思FTG組合式超大功率可編程直流電源
3U/1800A的高電流密度
單機范圍：0~1500V / 0~20000A / 4~600kW
高精度：電壓0.05%F.S.，電流0.1%+0.1%F.S.
恒流、恒壓、恒功率三種模式
支持主從并機（最多10臺），擴展功率
低紋波：如10V機型紋波<55mVp-p
多種通信接口：LAN/RS232/RS485/GPIB/CAN，支持SCPI與ModBus
標配PC軟件，支持波形編輯與數據記錄
2. 費思FTP9000寬范圍大功率可編程直流電源
單機范圍：0~2250V / 0~6120A / 5~180kW
高功率密度：3U/18kW
電壓精度：0.02%+0.02%F.S.，電流精度：0.1%+0.1%F.S.
瞬態響應：<2ms（10%~90%負載變化）
自動恒功率、CV/CC優先、序列功能
標配LAN/USB，可選GPIB/RS485/CAN
3. 費思FTB9000雙向可編程直流電源（回饋式負載）
單機范圍：0~2250V / 0~±4500A / 0~±180kW
能量回饋效率高達95%，功率因數0.99
源載雙象限無縫切換
精度：電壓0.02%+0.02%F.S.，電流0.1%+0.1%F.S.

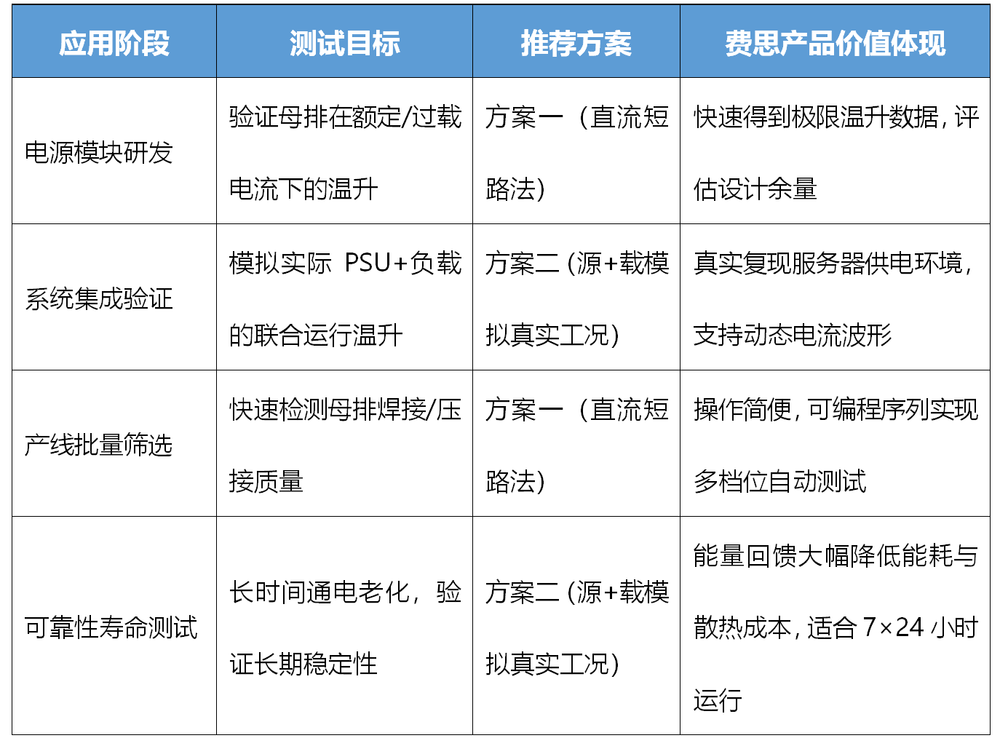

四、母排研發驗證到產線測試的全鏈路支持
五、母排測試儀器的主力型號選型指南

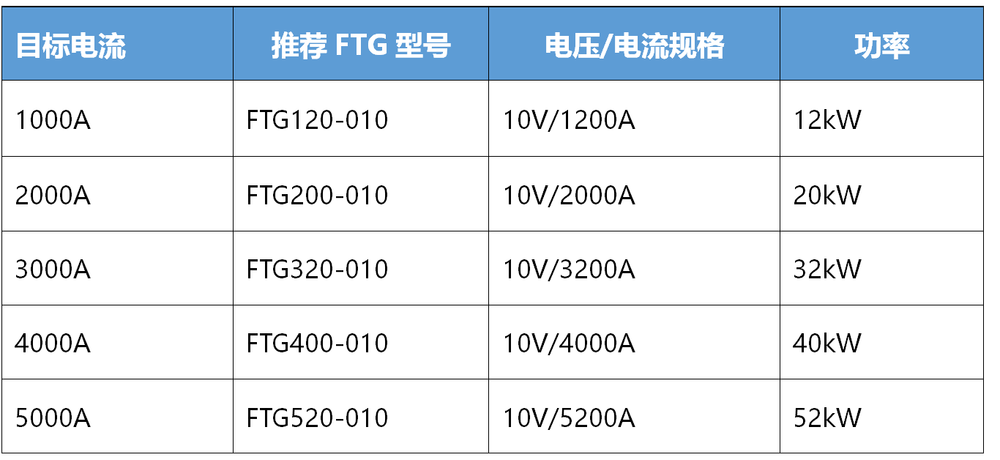

方案一（直流短路法）推薦配置

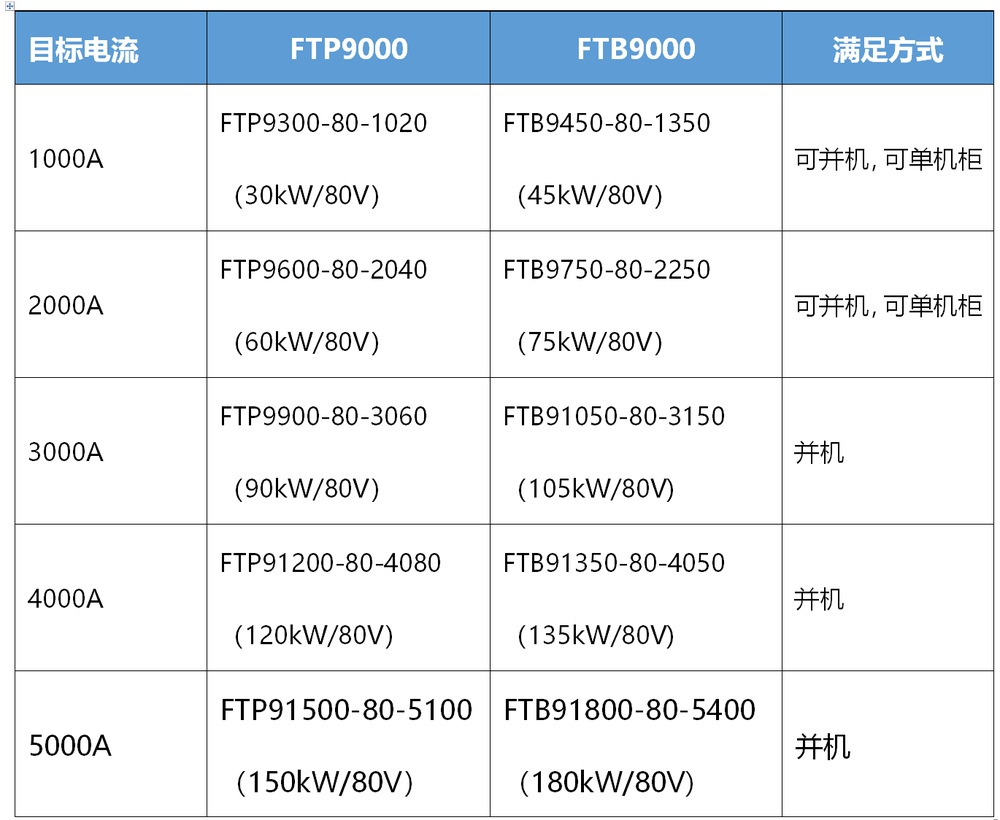

方案二（源+載模擬真實工況）推薦型號
六、小結
從英偉達VPD架構的超低電壓大電流測試，到AI服務器直流母排的溫升驗證，費思（Faith）在可編程電源與電子負載領域持續深耕，助力客戶攻克一個又一個測試難題。FTG系列的低壓大電流輸出能力、FTP9000的高精度供電以及FTB9000的能量回饋與負載功能，構成了覆蓋研發、集成、產線的全面測試解決方案。
