【導讀】很多新手與高手都對這款芯片青睞有加，雖然它看上去結構簡單，但也是存在一定復雜性的。本篇文章就將對uc3842當中的電壓反饋電路進行較為詳細的講解與分析，希望各位設計者們能充分理解其中的知識點。
uc3842是目前應用較為廣泛的電源控制芯片。很多新手與高手都對這款芯片青睞有加，雖然uc3842看上去結構簡單，但也是存在一定復雜性的。最初開始接觸電路的朋友們不要因?yàn)檫@款芯片的簡易性而忽視了其中的原理哦。
本篇文章就將對uc3842當中的電壓反饋電路進行較為詳細的講解與分析，希望各位設計者們能充分理解其中的知識點。

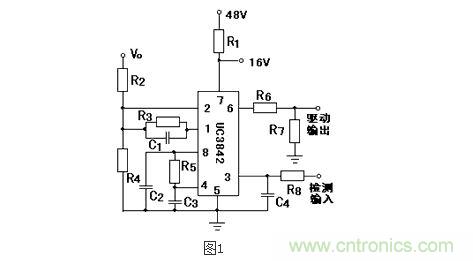

輸出電壓直接分壓作為誤差放大器的輸入，如圖1所示。
輸出電壓vo經電阻r2、r4分壓后，得到輸出電壓的電壓采樣信號，輸入pwm控制器的電壓反饋輸入端②腳（誤差放大器的反向輸入端）。誤差放大器的正向輸入端接uc3842內部的2.5v的基準電壓。當采樣電壓小于2.5v時，誤差放大器正向和反向輸出端之間的電壓差經放大器放大后，調節輸出電壓，使得uc3842的輸出信號的占空比變大，輸出電壓上升，最終使輸出電壓穩定在設定的電壓值。電阻r3、電容c1并聯構成電流型反饋。
就像文章一開頭提到的，UC3842的最大優點就是簡單的電路結構，其中電壓的反饋電路也同樣存在這一優點，但是其缺點也同樣非常明顯，輸入與輸出電壓無法隔離，必須進行公地。開關電源是出于高頻狀態工作的，因此如果采用這種設計，那么勢必將對整體的布線造成一定程度的困難，引起大面積的電磁干擾。所以需要設計者們按需進行選擇。
