【導讀】本文為大家?guī)淼氖且豢畋４鍮IOS硬件配置CMOS型單片機時鐘電路設計圖，電路設計雖然簡單卻是大家用的計算機里不可缺少的部分，有興趣的可以看看，學習下。
在計算機領域，CMOS常指保存計算機基本啟動信息（如日期、時間、啟動設置等）的芯片。有時人們會把CMOS和BIOS混稱，其實CMOS是主板上的一塊可讀寫的RAM芯片，是用來保存BIOS的硬件配置和用戶對某些參數的設定。CMOS是電壓控制的一種放大器件。是組成CMOS數字集成電路的基本單元。MCS-51內部都有一個反相放大器，XTAL1、XTAL2分別為反相放大器輸入和輸出端，外接定時反饋元件以后就組成振蕩器，產生時鐘送至單片機內部的各個部件。AT89C51是屬于CMOS8位微處理器，它的時鐘電路在結構上有別于NMOS型的單片機。

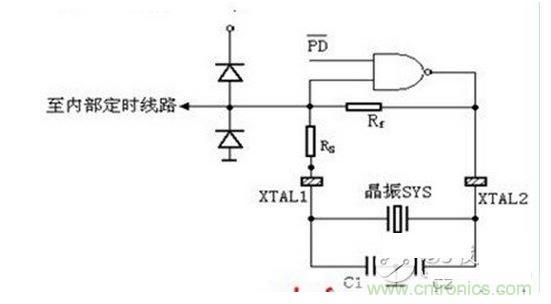

CMOS型單片機時鐘電路圖
