所謂的主從設置法，指的是在并聯的n個變換器模塊中，通過人為的程序制定，將這些電源其中的一個指定為主模塊，而其余各模塊跟從主模塊分配電流，稱為從模塊。該方法適用于有電流型控制的并聯開關電源系統中，電流型控制是指開關電源模塊中有電壓控制和電流控制，電流環為內環，電壓環為外環。下圖為n個變換器模塊并聯的主從控制原理圖。

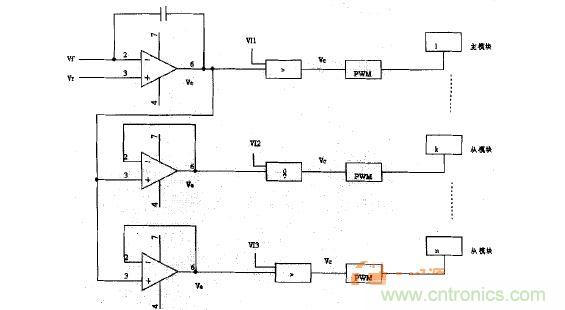

圖為主從模塊設置法均流控制原理圖



從上圖中我們可以很清楚的看到，圖中每個電源模塊珺為雙環控制系統，在這種控制系統中，工程師將模塊l設定為主模塊并使其按電壓控制規律工作，其余的n一1個模塊按電流型控制方式工作。vr為主模塊的基準電壓，Vf為輸出電壓反饋信號。經過電壓誤差放大器，得到誤差電壓Ve，它是主模塊的電流基準，與Vll（該參數反映主模塊電流Il大小）比較后，產生控制電壓Vc，控制調制器和驅動器工作。主模塊電流將按電流基準vc調制，即模塊電流近似與ve成正比。在完成并聯設置后，各個從模塊的電壓誤差放大器接成跟隨器的形式，主模塊的電壓誤差ve輸入各跟隨器，跟隨器輸出均為Ve，為從模塊的電流基準，因此各個從模塊的電流均按同一Vc值調制，與主模塊電流基本一致，從而實現模塊間的均流。





在模塊電源的并聯均流設計中，采用主從模塊設置法能夠較好的保障機體實現穩定高效工作，且不會出現電流分配特性差等問題。但是它也有一些缺點，那就是該均流法要求主從模塊間必須有通訊聯系，所以整個系統比較復雜。且如果主模塊失效，則整個電源系統不能工作，因此可靠性取決于主模塊，只能均流，不適用于構成冗余并聯系統。
